永年の経験と実績のCranab（クラナブ）
Cranab
スウェーデン北部に拠点を置き、世界クラスのクレーン、グラップル、整地機械を開発、製造しています。
お客様やユーザーの意見に注意深く耳を傾け、常に市場の需要に応えています。
グラップルローダー
クラナブ FC45 / FC45DT
強靭でパワフルなグラップルローダー
長いリーチで原木の引寄せ積込に最適です。
特長
グーンと広い作業範囲は、このクラスでナンバーワン！
最大作業半径は6.1m（FC45型）、8.0m（FC45DT型）と長く、広範囲で材の引き寄せ作業も可能です。
最新デザインの屈折アーム
アーム屈折部は最近機構のデザイン。伸長時は長く屈折格納時はコンパクトで、屈折部のホースのたるみ等は皆無です。
手元作業時の吊上げ懐は深く、作業範囲が広く、高積み作業が容易です。
よりスムースで、強力な旋回
ダブルシリンダラックによりグーンとアップした旋回力と、よりスムースな動きが確保できます。
操作はトップシートコントロール型
人間工学からきたナチュラル操作が出来る本格的専用作業御向けです。
２レバー２ペダルのトップシートコントロールのグラップルローダーです。
強度と耐久性
本体は強靭なスウェーデン鋼、均一な強度と耐久性を追及、しかも軽量コンパクトです。
仕様
| 名称・型式 | FC45 | FC45DT |
|---|---|---|
| 最大作業半径 | 6.10m | 8.00m |
| 伸縮ムーブストローク | 1.55m | 3.21m |
| 吊上げ能力 | 3.0m ― 1,120kg 4.6m ー 765kg 6.0m ー 570kg | 3.0m ― 990kg 4.8m ー 650kg 8.0m ー 355kg |
| 旋回範囲 | 380° | 同左 |
| 定格油圧力 | 190bar | 同左 |
| 定格推奨流量 | 30～60ℓ/min | 同左 |
| 全旋回ローテータ型式 | GV 4 FI | 同左 |
| グラップル型式 | CR200 | 同左 |
| 最大開口幅 | 1,290mm | 同左 |
| 最小グリップ径 | Ф82mm | 同左 |
| ローテータ・グラップル重量 | 135kg | 同左 |
| 架装推奨車体重量 | 5トン以上 | 6トン以上 |
グラップル

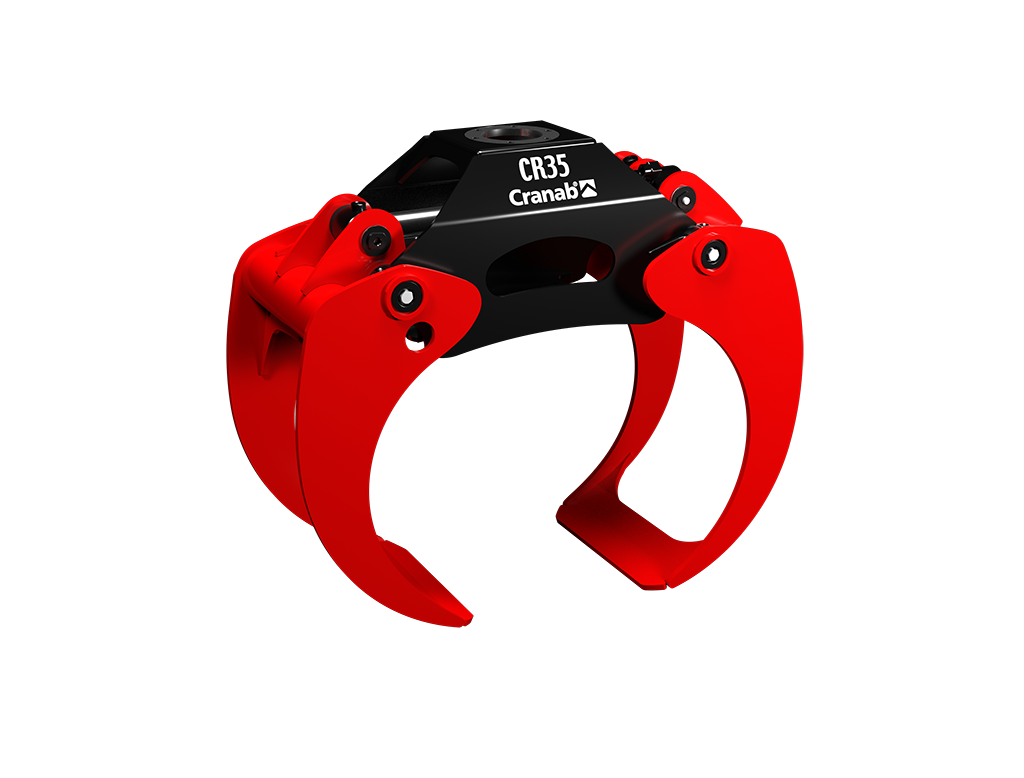

クラナブ CR19 / CR23 / CR26 / CR35 / CR40
最新のテクノロジーを集結した新デザインのグラップル
掴みやすく、作業能率が向上しました。
Cranab CRグラップルは丸太材を掴むのに最良の設計がされています。
フォワーダ用ローダーのグラップルとしてはもちろん、油圧ショベルのアタッチメントとしても使用可能です。
現在のグラップルのカラーはレッドです。
仕様
| 型式 | CR19 | CR23 | CR26 | CR35 | CR40 |
|---|---|---|---|---|---|
| グリップ断面積（㎡） | 0.19 | 0.22 | 0.26 | 0.32 | 0.40 |
| 許容吊上げ荷重（kg） | 2,000 | 2,000 | 3,500 | 4,000 | 4,000 |
| 最大開口幅 Ｗ（mm） | 1,290 | 1,284 | 1,500 | 1,818 | 1,976 |
| 最小掴み径 ｄ（mm） | Ф88 | Ф94 | Ф94 | Ф130 | Ф136 |
| グラップル横幅 L （mm） | 362 | 362 | 458 | 503 | 539 |
| 全高 掴み時 H（mm） | 772 | 800 | 893 | 976 | 1073 |
| 最大定格圧力（bar） | 190 | 210 | 250 | 250 | 250 |
| 本体重量（kg） | 100 | 105 | 190 | 245 | 315 |
| 推奨ローテータ型式 | GV4F | GV6F | GV12 | GV12S | GV12S |
| 推奨ベースマシン | 2トン級 | 2～4トン級 | 4～6トン級 | 6トン級以上 | 8トン級以上 |
